Уплотнение с консольной пружиной

Уплотнение с консольной пружиной
Уплотнение с консольной пружиной
Уплотнение с консольной пружиной

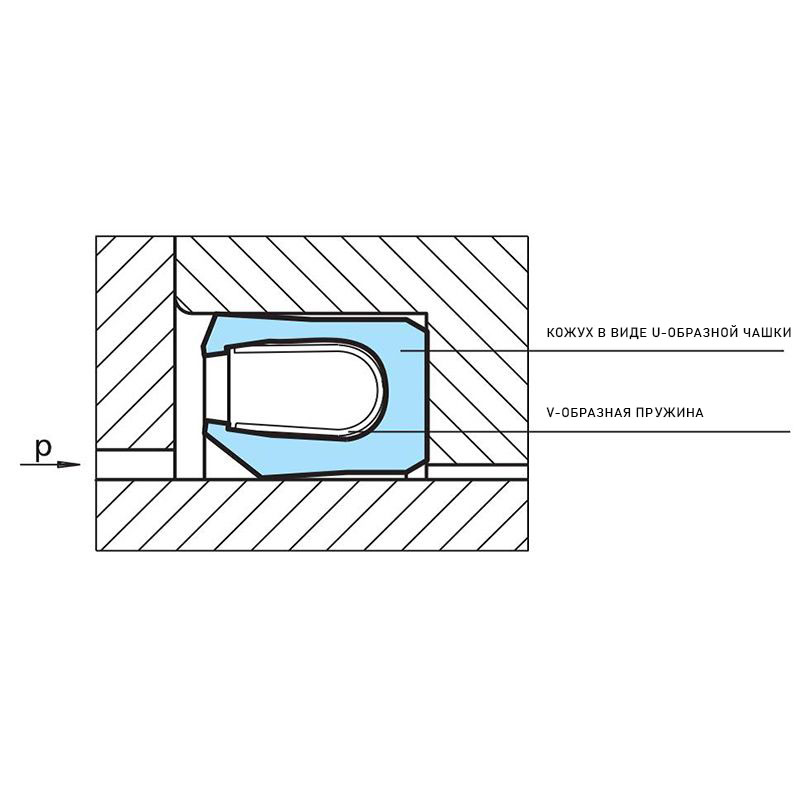

U-cup style seal jacket
V-spring

Уплотнение с консольной пружиной

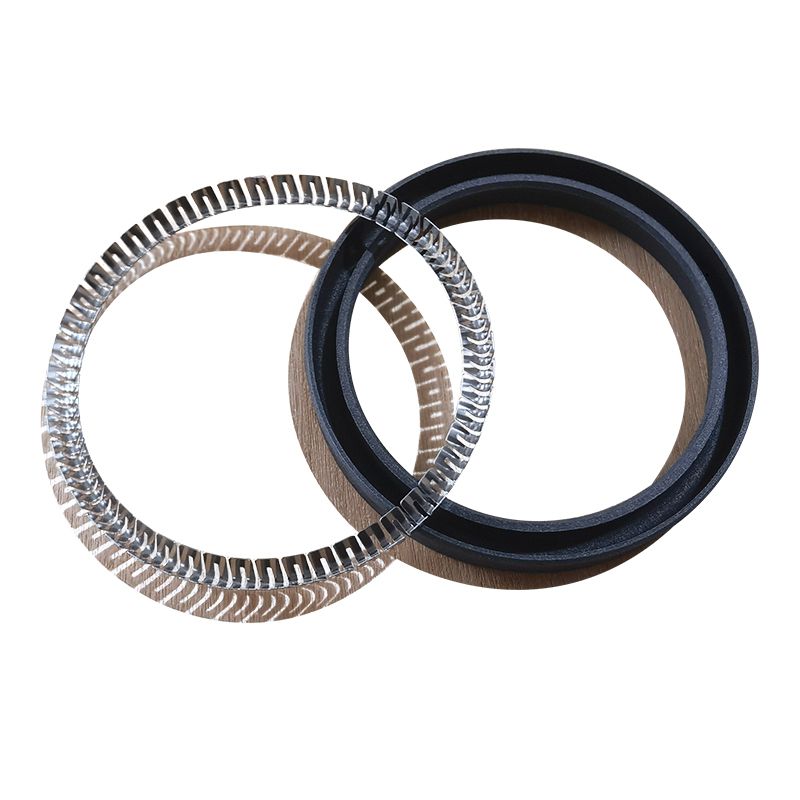

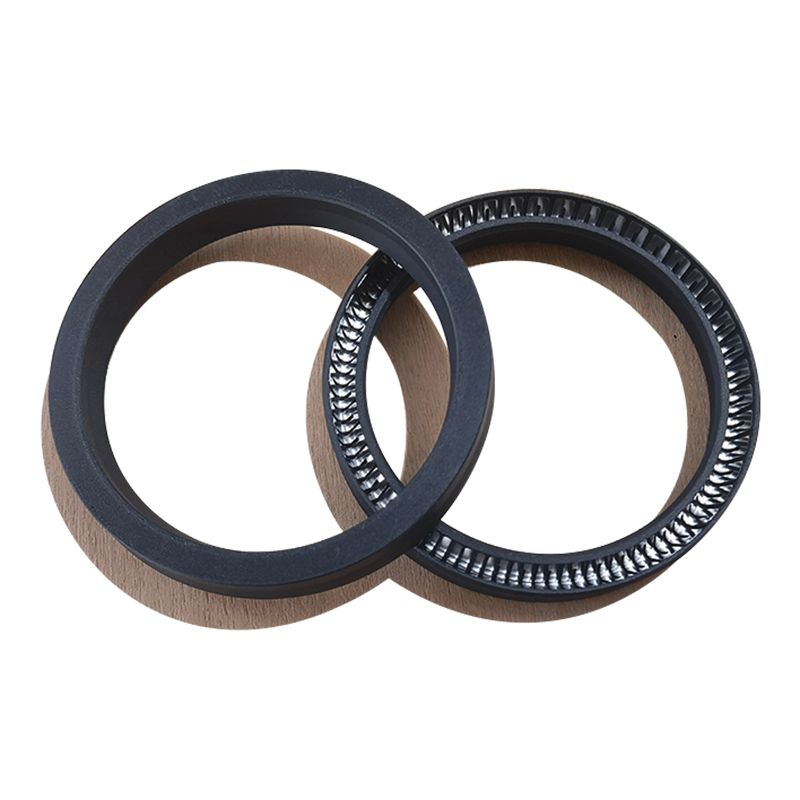

Консольное пружинное уплотнение FJSEALS представляет собой уплотнение одностороннего действия, в котором используется V-образное коррозионностойкое кольцо, встроенное в U-образный уплотнительный кожух. Консольные пружинные уплотнения с линейной кривой нагрузки и отличным диапазоном прогиба являются очень универсальным продуктом, обеспечивающим хорошие характеристики уплотнения, низкое трение и длительный срок службы. Консольные пружинные уплотнения лучше всего подходят для уплотнений вала и поршня в механизмах возвратно-поступательного движения, таких как амортизаторы, гидроцилиндры, насосы и компрессоры.

Технические параметры
Макс. динамическая нагрузка 45MПа
Макс. статическая нагрузка 60МПа
Возвратно-поступательное движение 15м/с
Вращательное движение 1м/с
Рабочая температура От -70℃ до +260℃
Среда Практически все жидкости, химикаты и газы

Примечание: При высокой температуре давление и скорость должны быть снижены.

Оставить запрос
Преимущества
  • Идеально подходит для возвратно-поступательного или вращательного движения
  • Низкая стоимость изготовления
  • Стойкость к истиранию и стабильность размеров
  • Универсальная совместимость с жидкостями, газами и химическими веществами
  • Выдерживает резкие перепады температуры
  • Безопасен для контакта с пищевыми продуктами и лекарствами
  • Выдающаяся устойчивость к старению
  • Возможность дезинфекции
  • Подходит для продуктов высокой чистоты
  • Взаимозаменяем с уплотнительными кольцами и комбинацией опорных колец
Стандартные материалы
  • Кожух: Полимер FJ-0234
  • Пружина: S (нержавеющая сталь)
Варианты консольного пружинного уплотнения с подпиткой
  • RS19 для уплотнения штока
  • PS19 для уплотнения поршня

Примечание: Пожалуйста, свяжитесь с нами для получения информации о необходимых вам материалах.

Применение
  • Высокотемпературное уплотнение
  • Коррозионностойкое уплотнение
  • Уплотнение гидравлических компонентов, например, уплотнения под напряжением для водяного насоса
  • Пневматические уплотнения
Обслуживаемые отрасли промышленности
  • Коррозионностойкое пружинное уплотнение для химической обработки
  • Промышленное оборудование
  • Фармацевтическая промышленность
  • Пищевая промышленность
  • Аэрокосмическая и авиационная промышленность

Во-первых, они обеспечивают более высокий уровень защиты от протечек по сравнению с традиционными уплотнительными кольцами. Пружины выдерживают давление, которому они подвергаются. Уплотнения обычно подвергается воздействию сред, находящихся под давлением.

Уплотнения с V-образной пружиной обеспечивают хорошее трение и контроль утечек в условиях умеренного давления и температуры. Они лучше всего подходят для применений, требующих стойкости к агрессивным химическим веществам, кислотным средам и быстрой декомпрессии газа (RGD).

Среди всех доступных типов пружин V-образные пружины имеют самый широкий диапазон прогиба. Они особенно подходят для деталей очень большого диаметра, где значительная несоосность оборудования, допуски по размерам и зазоры. Увеличенный диапазон отклонения гарантирует, что уплотнение всегда находится в контакте, даже при изменяющихся условиях работы сальника.

Наши уплотнения с пружинным приводом, уплотнения из нержавеющей стали с пружинным приводом и другие промышленные уплотнительные изделия могут использоваться в качестве уплотнений высокого давления.

Мы внедрили высокоточное оборудование для производства уплотнений мирового класса, чистое импортное сырье и строгие системы управления качеством, позволяющие быстро производить прецизионные уплотнительные изделия любой формы, размера и материала в соответствии с потребностями клиентов.
